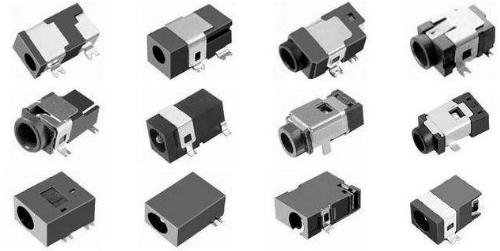

智能dc電源插座的模塊設計
傳統的電源插座僅僅是電路的拓展，而智能dc電源插座一般都有著相應的智能化的功能，它和傳統的插座在外觀和功能上有著明顯的差異。當前的市場上已經出現了多種不同功能的智能dc電源插座，他們內部嵌有智能集成芯片或微處理器，能夠完成初步的智能處理，但目前的都存在功能較為單一的缺點，難以與物聯網進行相應的契合，不能滿足智能家居系統的需求。因此，首韓科技設計了一款用于電器的智能dc電源插座。
智能dc電源插座的模塊設計：
主控制器：主控制器主要由一片arduino單片機構成，是整個智能dc電源插座的核心，負責整個系統的測量、控制、通信、管理。
通信模塊：智能dc電源插座是通過無線通信模塊與主控制器進行數據交互，利用esp8266串口WIFI模塊以及藍牙模塊作為通信模塊，實現遠程控制插座的通斷電以及將主控器采集的功率等數值傳上互聯網實現，在遠程可查看相關數據以及完成家電設備的控制。
按鍵電路：采用單按鍵的輸入方式觸發外部中斷，用于開啟定時模式，以及完成定時時間的設定。
信號檢測模塊：通過分壓電阻和錳銅片將電壓電流功率信號，經過信號轉換輸入到測量芯片ATT7022B，此芯片內有A/D轉換和數字運算電路，可以計算電壓電流等有效值和功率的計算，生成數據流。
傳感器模塊：由于本系統中很多模塊都會耗電，在無人使用時可關掉總電源，因此可用主動式紅外模塊監測智能dc電源插座是否有人使用，若無人使用，則關掉電源，已達到節電的目的。
繼電器模塊：繼電器是利用單片機高低電平控制智能dc電源插座通斷電的橋梁，可實現小電壓控制大電壓。
